Как выбрать лабораторный сушильный шкаф: краткое руководство

Поможем выбрать лабораторный сушильный шкаф СНОЛ для ваших задач. Сравнение камер, нагревателей, систем управления и опций.

Лабораторные сушильные шкафы выпускаются нами давно и в различных исполнениях. Это небольшие шкафы настольного исполнения. Это надёжное промышленное сушильное оборудования для интенсивной эксплуатации. Рассмотрим типы выпускаемого оборудования и подробно остановимся на наборе доступных опций.

Для чего предназначен?

Лабораторные сушильные шкафы СНОЛ предназначены для сушки, отпуска, старения, термического тестирования и других видов термообработки различных материалов в воздушной среде. Не будем останавливаться подробно на данном разделе, технологий обработки и материалов много. Наша цель - помочь в выборе оборудования.

Почему лабораторный?

Тут мне кажется все понятно, хотя вопросы иногда возникают. Лабораторный, потому что компактный, объемом камеры от 20 до 90 литров. Наименование не означает, что шкаф не может применяться в промышленном производстве.

Какие основные составные части?

• Корпус.
• Камера нагрева.
• Шибера приточной и вытяжной вентиляции.
• Нагреватель.
• Вентилятор.
• Система управления.

Как выбрать камеру нагрева?

Материалы рабочих камер. Камера нагрева лабораторного сушильного шкафа СНОЛ выполняется из углеродистой стали, покрытой высокотемпературной краской или из нержавеющей стали AiSi-430. Шкафы с покрытием краской дешевле. Шкафы из AiSi-430 - более широкого применения. Нержавеющая сталь хорошо переживает взаимодействие с различными кислотами и воздействие окружающей среды. Подробно, о химической стойкости материалов металлических рабочих камер к различным средам - читайте в разделе "Химическая стойкость металлических рабочих камер оборудования".

Нужна консультация по выбору рабочей камеры? Наши инженеры помогут. Звоните +7(4872)701-961.

Полки в рабочих камерах. В камере нагрева имеются 2 полки. Количество полок может быть увеличено или уменьшено.

Объём рабочей камеры. Для достижения хорошего градиента (однородности, неравномерности) температур, объемы рабочей камеры должны быть существенно больше рабочего объема. Рекомендуемые значения — не менее 300 мм. При установке загрузки (садки) необходимо обеспечить пространство для циркуляции воздуха. Объём рабочей камеры может существенно отличаться от полезного (или рабочего) объёма камеры. См. "Термины и определения".

Циркуляционный вентилятор

Рекомендация:

• Выбирайте шкаф с вентилятором, если вам важна точность, равномерность нагрева и универсальность оборудования для решения разнообразных задач.
• Выбирайте сухожаровой шкаф (без вентилятора), если ваша основная задача — простая сушка нечувствительных к перепадам температур материалов, и приоритетом является минимальная стоимость и бесшумность.

Таблица 1. Сравнение сушильных шкафов с вентилятором и без

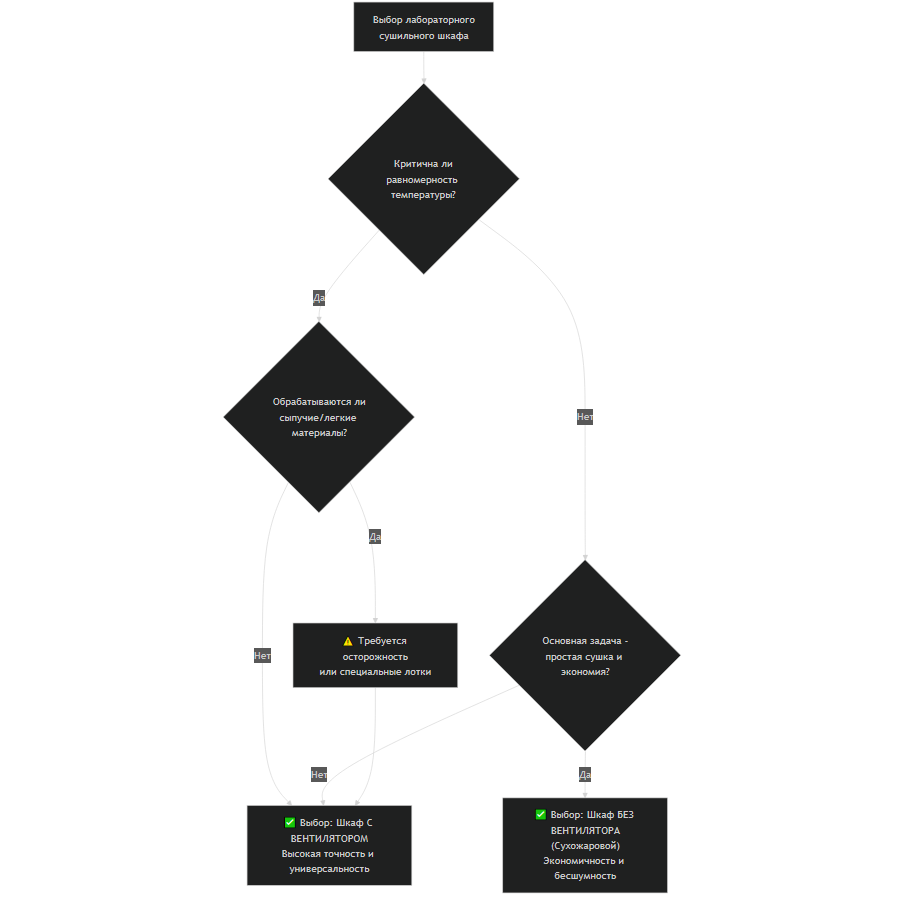

Рисунок 1. Краткая номограмма в виде блок-схемы для быстрого выбора типа лабораторного сушильного шкафа.

Для окончательного выбора (объем, материал камеры) закажите бесплатную консультацию нашего инженера.

Какая приточная и вытяжная вентиляция камеры? Шибер?

Вентиляция необходима для удаления продуктов сушки из камеры. Наши шкафы оборудованы трубой вытяжной вентиляции, на которой имеется шибер. Наличие заслонки позволяет экономить на потреблении электроэнергии в процессе термообработки, так как через открытый шибер вместе с продуктами сушки выдувается тепло из камеры. Если обрабатываются материалы, не выделяющие существенное количество влаги и посторонних продуктов - шибер можно закрыть.

Приточная вентиляция

В лабораторном сушильном шкафу необходима если обрабатываемые материалы содержат повышенное содержание влаги и необходимо ее быстро удалить.

Принудительная приточная вентиляция

В отдельных случаях возникает необходимость провести интенсивную сушку материала при определенной температуре. В этом случае, мы можем предложить систему подогрева воздуха в камеру. Камера в этом случае выполняется с экранами, позволяющими перенаправить потоки так, чтобы они не сдували материал в камере. Такие шкафы производятся на заказ, под конкретный технологический процесс.

Подача защитного газа

Опция необходима если вам нужна обработка в защитной среде. Для контроля расхода газа мы можем предложить современные пластиковые ротаметры либо электронные расходомеры от SMC.

Какой нагреватель?

Шкафы комплектуются ленточными нагревателями, которые располагаются на внешних стенках камеры нагрева, чем обеспечивается большая площадь нагреваемых поверхностей, тем самым исключаются зоны локального перегрева и улучшается однородность температуры в рабочем пространстве. В стандартной поставке, мощность нагревателя от 20 до 40 литров 2 кВт, а от 50 до 90 литров 4 кВт. В конструкции сушильного шкафа СНОЛ мы предусмотрели возможность переключения мощности камеры. Для шкафов мощностью 2 кВт, есть возможность переключения на 0,5, и 1 кВт. Для шкафов мощностью 4 кВт, есть возможность переключения на 1, 2 и 4 кВт. Такое решение (при необходимости) дает возможность использовать изделие в условиях ограниченной мощности питающей сети. Мощность устанавливается при помощи отвертки перемычками. Если предполагается использовать шкаф в диапазоне от 40 до 100 °C, желательно также снизить мощность.

Достоинства

Нагреватель расположен вне рабочего пространства, тем самым исключается его загрязнение веществами, выделяющимися при термообработке. Очень высокий срок службы и надежность, высокий запас по предельной температуре нагревателя ( 600°C ).

Недостатки

Незначительная инерционность.

Комментарий

Данный тип нагревателя применяется с 2008 года в наших лабораторных сушильных шкафах и зарекомендовал себя как исключительно надежный и простой в обращении компонент, не доставляющий хлопот пользователям.

Какие приборы управления?

Рассмотрим подробно приборы управления. В этом разделе мы приведем примеры основных, используемых нами, регуляторов температуры, которыми комплектуются сушильные шкафы СНОЛ. Обратите внимание, производители регулярно меняют список функций и маркировку приборов. За актуальной информацией - обращайтесь в отдел продаж и операторам на сайте.

Autonics TC4Y

Одноканальный не программный ПИД регулятор. Прибор Южно-Корейского производства (не Китай!). Давно и успешно нами применяется на серийном производстве. Хорошее качество и что самое главное для нас - простота в обращении и отличная программа регулирования.

Достоинства

Простой в обращении. Не требует специальных знаний при работе. Отличная внутренняя программа, не требует «танцев с бубном» при настройке. Температура устанавливается также как и в вашем домашнем холодильнике.

Недостатки

Не выявлено.

Комментарий

Отличный прибор, простой и очень надежный. Имеет все сертификаты ТС. Внесен в Госреестр.

При необходимости можно сделать калибровку или провести поверку изделия целиком.

ТРМ-10

Одноканальный не программный ПИД регулятор. Прибор Российского производства. Серия много лет применяется на Российских предприятиях.

Достоинства

Внесен в Госреестр. Имеется методика поверки. Давно применяется на предприятиях РФ. Реализуется сразу с первичной Гос.поверкой.

Недостатки

Морально устарел. Точная настройка требует некоторой квалификации в обращении. При работе на разных температурах требуется подстройка ПИД коэффициентов.

Комментарий

Рекомендуется применять если необходимо оснастить изделие поверенными средствами измерения.

Термодат 14 Е5

Одноканальный программный ПИД-регулятор температуры. В приборе имеется двухстрочный графический алфавитно-цифровой дисплей. На дисплее в виде пиктограмм отображается состояние работы.

Достоинства

Возможность задания программ регулирования. Внесен в Госреестр. Имеется методика поверки. Надежен и прост в обращении. Имеется возможность подключения к RS-485 для снятия архива.

Недостатки

Относительно дорогой.

Комментарий

Необходим, если для технологического процесса необходимо программное регулирование. Например, если необходимо плавно выйти на режим термообработки за заданное в технологической карте время.

Термодат 16

Одноканальный регулятор температуры по программе и электронный самописец с графическим 3,5" дисплеем. Прибор оснащен USB-разъемом для снятия архивных данных на Flash-носитель.

Достоинства

Возможность задания программ регулирования. Внесен в Госреестр. Имеется методика поверки. Надежен и прост в обращении. Имеется возможность подключения к RS-485 для снятия архива. Имеется USB порт для снятия архива на обычную флешку. Меню на русском языке. Есть возможность объединения группы приборов в единую систему. Подробно о проектировании сетей стандарта RS-485 можно ознакомится в разделе «Статьи».

Даны примеры практического построения сетей RS-485 с учетом нашего опыта в данном вопросе и специфики Российских предприятий.

Недостатки

Относительно дорогой.

Комментарий

Необходим, если для технологического процесса требуется программное регулирование. Например, если необходимо плавно выйти на режим термообработки за заданное в технологической карте время. Либо необходимо регулироваемое охлаждение.

Получите коммерческое предложение на сушильный шкаф с программируемым Термодат 16.

Поверка СИ

Вы можете заранее заказать поверку средств измерения, применяемых в данном оборудовании.

Средства измерения, применяемые в лабораторных сушильных шкафах СНОЛ:

• Прибор регулирования.
• Термопары.

Комплект ЗИП

Данная модель прекрасно зарекомендовала себя в эксплуатации на протяжении срока службы изделия и обычно, не требует наличия запасных частей (ЗИП).

Но если у вас интенсивное производство и возникает необходимость периодических поверок СИ — рекомендуем приобрести дополнительный (резервный) комплект.

Частые ошибки при выборе

• Выбор слишком маленького объема. Для нормальной циркуляции воздуха в объёме сушильного шкафа, необходимо оставлять пространство для циркуляции.
• Экономия на нержавеющей стали для агрессивных сред.
• Игнорирование необходимости программируемого управления для сложных циклов.

---
