Как правильно проложить кабели для взрывозащищенного сушильного шкафа? Монтаж по ГОСТ

Введение

Компания «ТУЛА-ТЕРМ» производит взрывозащищенные сушильные шкафы двух основных категорий: лабораторные (объемом 25–200 литров) и промышленные (объемом 800–2300 литров). Все оборудование сертифицировано и соответствует требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017).

Один из самых частых вопросов при монтаже — правильное подключение и прокладка кабелей между шкафом управления, находящимся в безопасной зоне, и сушильным шкафом, установленным во взрывоопасной зоне. Разберем этот процесс детально.

Почему шкаф управления вынесен в отдельную зону?

Маркировка взрывозащиты наших промышленных шкафов — 1Ex db eb ia [ia Ga] IIB T2 Gb X. Это означает, что внутри оборудования применяется комбинация видов защиты, включая взрывонепроницаемую оболочку (db) и повышенную защиту (eb). Вид защиты «повышенная защита» (eb) исключает наличие искрящих или дугообразующих частей при нормальной работе.

Силовая коммутационная аппаратура (контакторы, пускатели, частотные преобразователи) по своей природе искрит. Разместить такое оборудование внутри взрывозащищенного шкафа, сохранив при этом целостность и удобство обслуживания, — сложная и дорогостоящая задача.

Поэтому инженерное решение, заложенное в проект, таково:

• Силовой шкаф управления (СШУ) устанавливается в смежном взрывобезопасном помещении. Это позволяет использовать стандартную, надежную и ремонтнопригодную аппаратуру без специальных мер защиты.
• Во взрывоопасной зоне остаются только сам сушильный шкаф (СШ) и шкаф управления (ШУ) с органами управления и ПИД-регулятором, которые имеют необходимые виды взрывозащиты.

Это решение усложняет этап монтажа, но многократно упрощает дальнейшую эксплуатацию и техническое обслуживание.

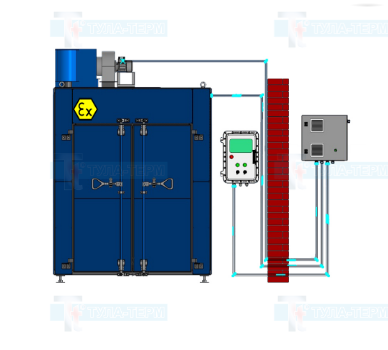

Рисунок 1 — Схема размещения оборудования: силовой шкаф управления (СШУ) во взрывобезопасной зоне, сушильный шкаф (СШ) и шкаф управления (ШУ) во взрывоопасной зоне.

Как выполнить соединение правильно?

Прокладка кабелей между безопасной и взрывоопасной зонами — ответственный этап, который регламентируется ГОСТ IEC 60079-14-2013 «ВЗРЫВООПАСНЫЕ СРЕДЫ. Часть 14. Проектирование, выбор и монтаж электроустановок». Рассмотрим ключевые требования этого стандарта.

1. Требования к типу кабеля (п. 9.3.2 ГОСТ)

Для стационарной прокладки во взрывоопасной зоне кабель должен соответствовать условиям среды. Допускается использовать:

• Кабели с термопластичной или эластомерной оболочкой, круглого сечения, с негигроскопичным заполнителем.
• Кабели с металлической оболочкой и минеральной изоляцией.
• Специальные кабели, предназначенные для данного вида применения.

2. Защита от механических повреждений (п. 9.3.7 ГОСТ)

Кабельные линии необходимо прокладывать в местах, исключающих риск повреждения. Если это невозможно, следует применить дополнительные меры защиты: прокладку в стальных трубах (водогазопроводных или электротехнических), использование бронированных кабелей или кабелей в цельнотянутой алюминиевой оболочке.

Это особенно актуально в местах, где возможны вибрации, химические воздействия или риск наезда техники.

3. Защита от распространения пламени

При проходе кабеля через стену между зонами или при входе во взрывозащищенное оборудование необходимо использовать специальные уплотнения и кабельные вводы, соответствующие виду взрывозащиты оболочки (db, eb), чтобы предотвратить передачу взрыва или газа из одной зоны в другую.

4. Условия монтажа

Температура: Не рекомендуется прокладывать кабели при температуре ниже -5°С, чтобы не повредить изоляцию. Радиус изгиба: Чтобы не повредить кабель, радиус его изгиба должен быть не менее 8 диаметров кабеля (или согласно рекомендации производителя кабеля). Изгиб должен начинаться не ближе 25 мм от конца кабельного ввода.

Примечания

Кабели базовой длины, соединяющие ШУ и СШУ, входят в комплект поставки. Однако их прокладка, крепление и подключение выполняются монтажной организацией самостоятельно на месте, исходя из конкретных условий трассы, но в соответствии с требованиями ГОСТ IEC 60079-14-2013 и проекта.

Лабораторные взрывозащищённые сушильные шкафы мощностью до 2 кв могут выполняться в моноблочном исполнении со шкафом управления на единой раме. Для этого применяются шкафы специального исполнения. Для других типов исполнения — применяется только выносная конструкция.

Грамотный монтаж кабельных линий — залог безопасной и бесперебойной работы вашего взрывозащищенного оборудования. Если у вас остались вопросы по выбору кабеля или схеме подключения, наши инженеры готовы предоставить техническую консультацию. А заказать сами сушильные шкафы вы можете в соответствующем разделе каталога.
